2018年9月底，針對Type 3和Type 4 PoE的IEEE 802.3bt標準終獲批準！雖然我們相當長一段時間都在討論這些較高級別的PoE，但現在它們終于獲得了批準，我們認為這正是明確PoE類型、等級和認證以及重新認識我們的獨特優勢——測試的好時機。

Type 3 PoE從供電設備(PSE)提供60W功率，并為用電設備(PD)提供高達51W的輸入功率，而Type 4 PoE從供電設備提供90W功率，為用電設備提供高達73W的輸入功率。與之前Type 1 (15W)和Type 2 (30W) PoE僅使用兩對線來傳輸電力不同，這兩種新的PoE類別要用到雙絞線電纜中的全部四對線(這就是為什么您經常聽到802.3bt被稱為四對線PoE)。更高的功率意味著PoE現在可用于為數字標牌和高級云臺變焦攝像機、LED燈甚至臺式計算機等各種設備供電。

等級系統

IEEE 802.3 PoE為PoE系統分配各種等級，其中等級由供電設備和用電設備都支持的最低公共功率電平確定。這是通過供電設備利用鏈路層發現協議(LLDP)檢測用電設備的功率要求來實現的，該協議本質上分析供電設備和用電設備之間的雙向數據包。

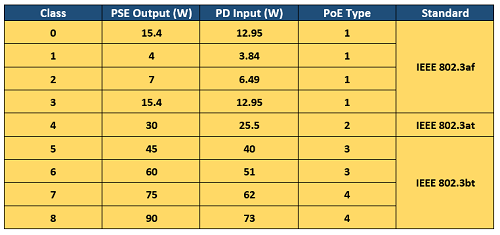

等級范圍從0到8不等，Type 1和Type 2 PoE包括0級至4級，其涵蓋的用電設備輸入功率范圍為12.95W至25.5W。Type 3包括5級(用電設備最高40W)和6級(用電設備最高51W)，Type 4包括7級(用電設備最高62W)和8級(用電設備最高73W)。我們為什么要分等級？

確定等級系統的主要原因是允許對功率要求進行協商以更好地管理供電設備的電力預算。例如，如果供電設備為6級，但用電設備僅為5級，則該系統被歸類為5級，供電設備可以根據設備的要求設置最大輸出功率，而不是輸出超過需求的功率。

盡管有些技術人員依賴查詢LLDP信息來跟蹤哪些設備正在用電以及用電量是多少，但好消息是大部分人都無需擔心等級問題——您真正需要知道的是設備所需的功率，從而選擇正確的供電設備以確保滿足需求。如果您對用電設備輸入功率的要求比較廣泛(這很正常，比如同一個環境下可能有需要低于4W功率的PoE掛鐘，也可能有需要70W功率的PoE電視等等)，您無需為此擔心，因為PoE類型是向后兼容的。

認證可以給予幫助

在所有這些與我們行業相關的PoE討論中，您可能也聽說過以太網聯盟的PoE認證。以太網聯盟PoE認證計劃旨在通過測試和驗證特定的PoE設備來確?；ゲ僮餍院虸EEE 802.3 PoE標準的合規性，從而有助于最大限度地降低市場混亂。畢竟，PoE只是一個名稱，任何人都可以用其來描述設備或儀器——甚至專利產品也可能不符合標準要求。

任何公司都可以將產品提交給以太網聯盟進行認證，一旦獲得認證，該產品就會被納入至公共注冊中心。雖然供電設備比用電設備更為常見，但認證產品上的以太網聯盟官方徽標表示其符合標準要求，并確定其是否被視為供電設備或用電設備，并指定該產品提供或消耗的最大功率。

徽標本身很容易理解——紅色箭頭表示電力的定向流動(接收或發送)以指示供電設備或用電設備，方框內的數字表示等級，以便您知道最大功率(事后看來，如果您依據徽標指示行事，那么最好了解一下等級相關知識)。

測試回顧

我們當然不能在討論獲得批準的Type 3和ype 4時，對測試避而不談。PoE系統中，通過在兩對線上施加共模電壓來傳輸電力——意味著電流在兩個導體之間平均分配。因此，線對中的每根導線的直流電阻都必須平衡(相等)，任何差異都被稱為直流電阻不平衡。嚴重不平衡會使數據信號失真，導致誤碼、重傳甚至數據鏈路失效。

現在，Type 3和Type 4 PoE可以利用全部四對線來提供電力，無需再擔心每對線上的直流電阻不平衡問題。多個線對之間嚴重的直流電阻不平衡也會對PoE系統造成嚴重破壞。雖然您可能會在供應商的電纜上看到直流電阻不平衡指標，但端接不一致也會導致直流電阻不平衡，因此對該參數進行現場測試是確?？梢苑判氖褂肞oE系統的唯一方法。

福祿克網絡的DSX CableAnalyzer™ 系列銅纜認證儀可快速、輕松地測試線對內和線對間的直流電阻不平衡。
